标准号：ASTM A240/A240M--01双相不锈钢2205合金是由21%铬，2.5%钼及4.5%镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。2205双相不锈钢的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。这种合金特别适用于-50°F/+600°F温度范围内。超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
肯倍Master Tig氩弧焊机，肯倍Master手工焊机，肯倍Pulse铝焊机，肯倍A3机器人焊机，肯倍A7机器人焊机，肯倍KempArc机器人焊机，肯倍MIG焊机，肯倍X8 MIG焊机，肯倍不锈钢MIG焊机，肯倍MAG焊机，西安肯倍焊机，武功肯倍焊机，渭南肯倍焊机，宝鸡肯倍焊机，汉中肯倍焊机，咸阳肯倍焊机，延安肯倍焊机，榆林肯倍焊机，鄠邑肯倍焊机，长安肯倍焊机。
更多内容请联系：www.joint-on.com
1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。
化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）

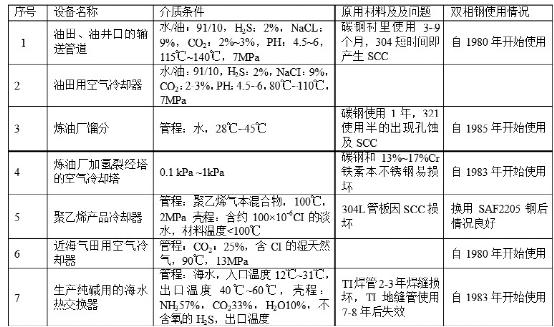

2.双相不锈钢2205主要应用领域
3.双相不锈钢2205适用的标准。
ASTM/ASME...........A240 UNS S32205/S31803
EURONORM...........1.4462 X2CrNiMoN 22.5.3
AFNOR...................Z3 CrNi 22.05 AZ
DIN.........................W. Nr 1.4462
更多内容请联系：www.joint-on.com
肯倍Master Tig氩弧焊机，肯倍Master手工焊机，肯倍Pulse铝焊机，肯倍A3机器人焊机，肯倍A7机器人焊机，肯倍KempArc机器人焊机，肯倍MIG焊机，肯倍X8 MIG焊机，肯倍不锈钢MIG焊机，肯倍MAG焊机，西安肯倍焊机，武功肯倍焊机，渭南肯倍焊机，宝鸡肯倍焊机，汉中肯倍焊机，咸阳肯倍焊机，延安肯倍焊机，榆林肯倍焊机，鄠邑肯倍焊机，长安肯倍焊机。
4．抗腐蚀能力编辑
由于铬含量（22%），钼（3%）及氮含量（0.18%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。
鑫汇钢联生产的2205双相不锈钢中铬、钼及氮的含量使其在氧化性及酸性的溶液中,对点腐蚀及隙腐蚀具有很强的抵抗能力。
不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。在一定的温度、应张力、氧气及氯化物存在的情况下,奥氏体不锈钢会发生氯化物应力腐蚀。由于这些条件不易控制，因此304L、316L和317L的使用在这方面受到限制。
2205双相钢的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。加工设备易受腐蚀环境和加载循环的影响，2205的特性非常适合这样的应用。
更多内容请联系：www.joint-on.com
肯倍Master Tig氩弧焊机，肯倍Master手工焊机，肯倍Pulse铝焊机，肯倍A3机器人焊机，肯倍A7机器人焊机，肯倍KempArc机器人焊机，肯倍MIG焊机，肯倍X8 MIG焊机，肯倍不锈钢MIG焊机，肯倍MAG焊机，西安肯倍焊机，武功肯倍焊机，渭南肯倍焊机，宝鸡肯倍焊机，汉中肯倍焊机，咸阳肯倍焊机，延安肯倍焊机，榆林肯倍焊机，鄠邑肯倍焊机，长安肯倍焊机。
2205的化学成分在经过1900°/1922°F (1040°/1080°C)固熔退火处理后,可获得理想的微观结构50α/ 50γ 。如果热处理的温度高于2000°F ,可能会导致铁素体成分的增加。像其他的双相不锈钢一样,2205合金易受金属间相析出的影响。金属间相在1300°F和1800°F之间析出,在1600°F温度下,其析出速度最快。因此,我们需对2205进行试验，确保无金属间相，,试验参考ASTM A 923。
室温下的屈服强度为450MPa，抗拉强度为620MPa，延伸率为25%。
2.1热成形
成形应尽量在600°F温度以下进行。在进行热成形处理时,整个工件应整体受热,应在1750°F到2250°F的温度范围内进行,2205合金在此温度下非常柔软。如果温度过高,2205合金易于热撕裂。如果低于此温度,奥氏体就会发生断裂。低于1700°F时,由于温度和形变的影响,金属间相会很快形成。热成形进行完后,应立即对其在最低为1900°F的温度下进行固熔退火,并进行淬火来还原其相位平衡、韧性及抗腐蚀能力。我们不建议进行应力消除,但如果必须这样做,材料应在最低为1900°F的温度下进行固熔退火,然后迅速冷却,进行水淬火。
2.2冷成形
2205合金可以进行切割和冷成形。然而,由于2205合金自身的高强度及硬度,它比奥氏体钢铁更需要进行冷成形,也正因为它的高强度,要充分考虑到回弹的因素。
更多内容请联系：www.joint-on.com
肯倍Master Tig氩弧焊机，肯倍Master手工焊机，肯倍Pulse铝焊机，肯倍A3机器人焊机，肯倍A7机器人焊机，肯倍KempArc机器人焊机，肯倍MIG焊机，肯倍X8 MIG焊机，肯倍不锈钢MIG焊机，肯倍MAG焊机，西安肯倍焊机，武功肯倍焊机，渭南肯倍焊机，宝鸡肯倍焊机，汉中肯倍焊机，咸阳肯倍焊机，延安肯倍焊机，榆林肯倍焊机，鄠邑肯倍焊机，长安肯倍焊机。
2.3热处理
2205合金应在最低为1900°F的温度下进行退火处理,然后迅速冷却,进行水淬火。这项处理应用于固熔退火及应力解除。应力解除处理如在低于1900°F的温度下进行,容易导致有害的金属或非金属相位的析出。
2.4机械切削性
在高速的机床上,2205合金的进给率和切削速度和316L是一样的。如果采用炭化刀,切割速度与316L相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。
2.5焊接
2205合金的焊接性很好。2205合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。2205的焊接难度不大,但需设计其焊接程序,以便焊接后,可以保持良好的相位平衡状态,避免有害的金属相位或非金属相位的析出。
下表为主要双相不锈钢焊接材料的选型表。更多内容请联系：www.joint-on.com
肯倍Master Tig氩弧焊机，肯倍Master手工焊机，肯倍Pulse铝焊机，肯倍A3机器人焊机，肯倍A7机器人焊机，肯倍KempArc机器人焊机，肯倍MIG焊机，肯倍X8 MIG焊机，肯倍不锈钢MIG焊机，肯倍MAG焊机，西安肯倍焊机，武功肯倍焊机，渭南肯倍焊机，宝鸡肯倍焊机，汉中肯倍焊机，咸阳肯倍焊机，延安肯倍焊机，榆林肯倍焊机，鄠邑肯倍焊机，长安肯倍焊机。
